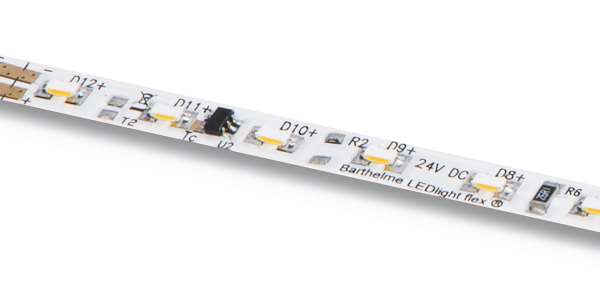

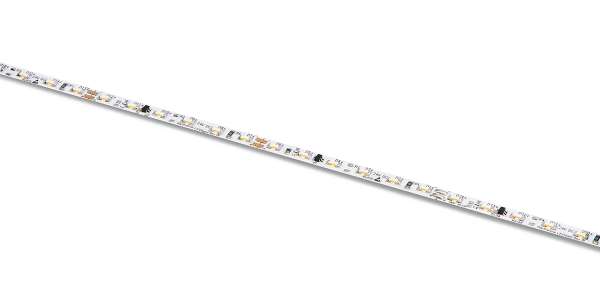

LEDLIGHT FLEX 10 6
SIDE VIEW

  • je Lichtfarbe nach 3-Step-MacAdam gebinnt
  • in 5 Weißtönen von 2.300 K bis 6.300 K verfügbar
  • 90°-Abstrahlwinkel zum LED-Streifen
  • ideal für außergewöhnliche Beleuchtungseffekte wie z.B. gebogene Theken, konvexe und konkave Flächen etc.
  • LED-Chips mit effizientem Wärmemanagement bei guter Lichtausbeute
  • mit Verpolungsschutzdiode
  • mit Stromkonstanter inkl. Temperaturkontrolle, hohem Kupferanteil im FPC und wärmebeständigem 3M-Doppelklebeband
  • Lebensdauerabschätzung L70 bei Tc < 65 °C: > 30.000 h


  • Eingangsspannung: 24 VDC
  • Kanäle: 1
  • Min. Biegeradius: 20 mm


System: CV Farbtyp: white LED/Meter: 96/m Pitch: 10 Rollenlänge: 300 cm Schnittlänge: 6,25 cm Anschlussart: Löten Abstrahlwinkel: 120° Dimmbar: ja Lebensdauer L70: >30000h Farbkonsistenz: 3 Max. Gehäuse-Temperatur: 65° Schutzart: IP00

ANrFarbeFarb-
temperatur
Lumen/
Watt
Lumen/
Meter
CRIAnzahl
LED
Watt/
Meter
Max.
Einspeisung
Daten-
blätter
ZUSCHNITT à 6,25 cm
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50008529 super warmweiß | 6232300 K42 lm/W340 lm/m6068 W/m500 cm
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50008528 warmweiß | 6262600 K42 lm/W340 lm/m6568 W/m500 cm
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50008527 weiß | 7333300 K42 lm/W340 lm/m7068 W/m500 cm
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50008525 kaltweiß | 7454500 K42 lm/W340 lm/m7568 W/m500 cm
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50008516 tageslicht | 8636300 K42 lm/W340 lm/m8068 W/m500 cm
ROLLE à 300 cm
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50300529 super warmweiß | 6232300 K42 lm/W340 lm/m602888 W/m425 cm
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50300528 warmweiß | 6262600 K42 lm/W340 lm/m652888 W/m425 cm
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50300526 weiß | 7333300 K42 lm/W340 lm/m702888 W/m425 cm
Auftragsspezifische Fertigung/Beschaffung50300525 kaltweiß | 7454500 K42 lm/W340 lm/m752888 W/m425 cm
Auftragsspezifische Fertigung/Beschaffung50300516 tageslicht | 8636300 K42 lm/W340 lm/m802888 W/m425 cm
Lagerware Nürnberg (Lieferstatus unter Vorbehalt) Lagerware Nürnberg (Lieferstatus unter Vorbehalt) Auftragsspezifische Fertigung/Beschaffung Auftragsspezifische Fertigung/Beschaffung nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt) nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)
Bitte beachten: Unzureichende Kühlung des LED Streifens führt zu Defekt
ANrBeschreibungEingangs-
spannung
AnwendungSchutz-
art
Gehäusefarbe/
-material
Daten-
blätter
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)51991012 Kabel mit AR-Stecker 100 cm 2-polig - angelötet an LEDlight flex   weiß
Lagerware Nürnberg (Lieferstatus unter Vorbehalt)50070202 LED-Streifen Steckverbinder 8 mm, 4-polig, 50 cm-Kabel mit freien Drahtenden, zum werkzeuglosen Anschließen der Streifen, 1 Stück3-48 VDCIndoorIP20
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50990004 2-poliges Kabel 1m, weiß, für den Innenbereich, PVC, 2x 0,34mm?
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50991004 2-poliges Kabel 1 m, schwarz, für den Innenbereich, PVC, 2x 0,34 mm²
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50990721 Kabel 2-polig, mit verzinnten freien Drahtenden - angelötet an LEDlight flex
Auftragsspezifische Fertigung/Beschaffung50990007 Einseitiges Abisolieren und Verzinnen/Anlöten an LEDlight flex (zzgl. Kabel), 2-polig, freie Drahtenden
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50990722 Kabel 2-polig, mit verzinnten freien Drahtenden - angelötet an LEDlight flex
nicht (mehr) verfügbar (Lieferstatus unter Vorbehalt)50990723 Kabel 2-polig, mit verzinnten freien Drahtenden - angelötet an LEDlight flex
Auftragsspezifische Fertigung/Beschaffung50990221 Zweiseitiges Abisolieren und Verzinnen/ Anlöten an LEDlight flex (zzgl. Kabel), 2-polig, freie Drahtenden
50070202: Detaillierte Verarbeitungshinweise siehe Datenblatt

PDF-Download: Maximale LED-Streifenlänge in Abhängigkeit der Zuleitungslänge »

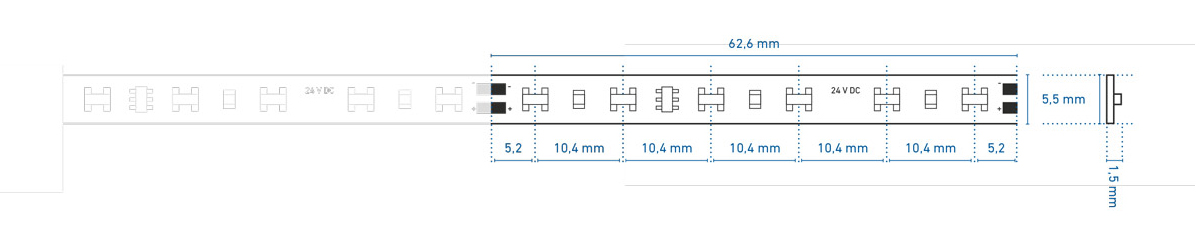

Technische Zeichnung
